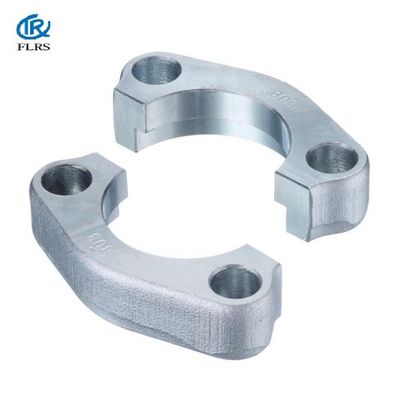

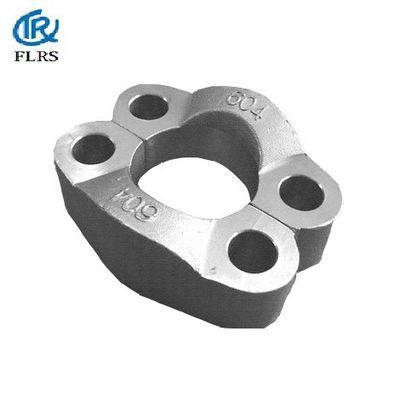

Thép cacbon / 3000 PSI / Tiêu chuẩn ISO6162 Tách thủy lực / Kẹp mặt bích ống không chia ống / Mặt bích SAE thủy lực

• Kẹp mặt bích SAE: hệ thống kẹp mặt bích một mảnh:

• Giới thiệu các kết nối mặt bích trợ lực chất lỏng thủy lực với kẹp mặt bích một mảnh và vít hệ mét hoặc inch:

  1. Áp suất làm việc của kẹp bích dòng SAE mã 61 là 3000 PSI, 3,5 MPa (35 bar) đến 35 MPa (350 bar).

•
  2. Kích thước kẹp mặt bích củaSAE theo tiêu chuẩn ISO 6162-1: 2012.Kích thước danh nghĩa ISO: DN 13;DN 19;DN 25;DN 32;DN 38;DN 51;DN 64;DN 76;DN 89;DN 102;DN 127;Kích thước inch: 1/2 "; 3/4"; 1 "; 1 1/4"; 1 1/2 "; 2"; 2 1/2 "; 3".

•
  3.Chất liệu của kẹp mặt bích một mảnh SAE được làm bằng thép cacbon C45 với các đặc tính trong điều kiện sau: Đối với kích thước mặt bích danh nghĩa DN 13: - độ bền chảy tối thiểu: 220 MPa - độ giãn dài tối thiểu khi đứt gãy: 3% và đối với tất cả các kích thước mặt bích danh nghĩa khác: - độ bền chảy tối thiểu: 415 MPa - độ giãn dài tối thiểu khi đứt gãy: 3%

•

• 4. Bề mặt bên ngoài Chống ăn mòn của tất cả các kẹp mặt bích SAE bằng thép cacbon, phải được bảo vệ bằng lớp phủ thích hợp để vượt qua thử nghiệm phun muối tối thiểu 72 giờ theo ISO 9227.

•
  5. Yêu cầu thử nghiệm đối với áp suất / nhiệt độ: Các kết nối kiểu mặt bích phù hợp với tiêu chuẩn này của ISO 6162 phải chịu các thử nghiệm độ bền nổ và theo chu kỳ được quy định trong ISO 19879 để xác minh rằng chúng đáp ứng các yêu cầu về áp suất / nhiệt độ quy định.Nó phải thích hợp để sử dụng ở áp suất làm việc cho trong Bảng 2 khi được sử dụng ở nhiệt độ từ -40 ° C đến +120 ° C.Các kết nối mặt bích tuân theo tiêu chuẩn này không được lắp ráp ở nhiệt độ thấp hơn -20 ° C.

• 6. Định vị các kết nối kẹp mặt bích một mảnh Kẹp mặt bích một mảnh có kích thước DN 25: Kẹp ISO 6162-1, FC × 25

•

• THREAD E	A	B	C	D	E
  1/2 "	56.3	47	40,5	9	18,2
  3/4 "	71.4	60	50,8	11	23,8
  1 "	80,9	70	57.1	13	27,8
  1 1/4 "	95,2	77	66,7	15	31,8
  1 1/2 "	112,7	95	79.4	17	36,5
  2 "	133,3	114	96,8	21	44,5



Câu hỏi thường gặp:

• TÔI) Làm cách nào để biết thêm thông tin chi tiết về sản phẩm của bạn?

  Bạn có thể gửi email cho chúng tôi.Chúng tôi sẽ cung cấp danh mục và hình ảnh để bạn tham khảo

  2) Làm thế nào tôi có thể nhận được một số mẫu?

  Mẫu là miễn phí, nhưng người mua cần phải trả chi phí vận chuyển

  3) Bạn có cung cấp các bộ phận tùy chỉnh?

  Có, bạn cần cung cấp bản vẽ.

  4) Những sản phẩm khác bạn có thể cung cấp là gì?

  Chúng tôi có thể cung cấp phụ kiện ống thép, bộ siết chặt, miếng đệm, v.v.

•
