Name: Thép lò xo DIN 471 Vòng giữ vòng ngoài cho trục
Brand: Shaanxi Flourish Industrial Co., Ltd.
SKU: FLRS-RR003
Price: 0.01 USD
Availability: InStock

Tên thương hiệu:	FLRS or　OEM
Số mẫu:	FLRS-RR003
MOQ:	1 miếng
Điều khoản thanh toán:	L / C, T / T

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

ISO9001

Tiêu chuẩn::

DIN

Phong cách:

Bên ngoài

Kiểu:

Bình thường

Vật liệu:

thép lò xo

Kích thước:

15-100

màu sắc:

màu đen

Làm nổi bật:

Vòng giữ bên ngoài 15mm

Vòng giữ hình tròn DIN 471

Vòng giữ hình tròn 14mm

Mô tả sản phẩm

Vòng giữ vòng tròn bằng thép lò xo DIN 471 cho trục / vòng giữ bên ngoài (9 ＜ d≤300mm)

Vòng giữ cho trục là một loại vòng giữ được lắp trên trục có rãnh và được sử dụng để chuyển động dọc trục của các chi tiết cố định.Đường kính trong của loại vòng giữ này nhỏ hơn một chút so với đường kính của trục lắp ráp.Khi lắp đặt, dùng kìm tròn đưa miệng kìm vào lỗ kẹp của vòng giữ, mở rộng vòng giữ rồi đưa vào rãnh trục đã qua xử lý trước.Bao bì thông thường sử dụng giấy dầu hoặc nhựa làm bao bì theo lô, và bề mặt thường được phủ phốt phát hóa và bôi đen, thường được gọi là thẻ đại diện.Có một số khía cạnh cần được chú ý khi sản xuất vòng giữ trục;một là bề mặt phẳng;thứ hai là độ cứng và độ đàn hồi đạt tiêu chuẩn;thứ ba là không có gờ góc, các nhà sản xuất trong nước có phần cứng chất lượng cao và có công nghệ hoàn thiện của vòng giữ.

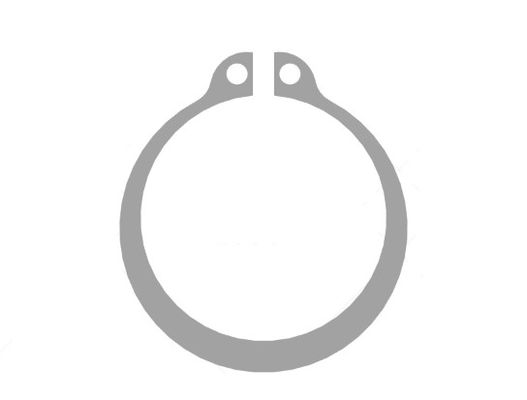

Thép lò xo DIN 471 Vòng giữ vòng ngoài cho trục 0

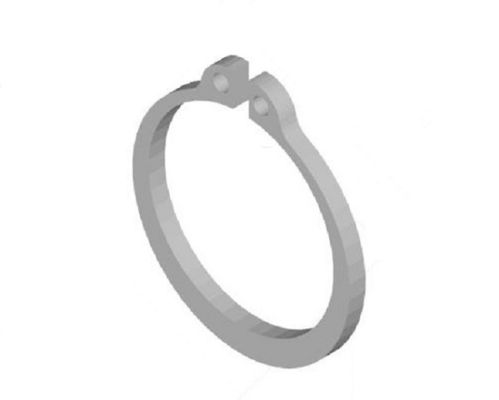

Thép lò xo DIN 471 Vòng giữ vòng ngoài cho trục 1

Nôm na kích thước	NS		NS		d1 min	Trọng lượng (kg / 1Kpcs)	Nôm na kích thước	NS		NS		d1 min	Trọng lượng (kg / 1Kpcs)
Nôm na kích thước	tối đa	min	tối đa	min	d1 min	Trọng lượng (kg / 1Kpcs)	Nôm na kích thước	tối đa	min	tối đa	min	d1 min	Trọng lượng (kg / 1Kpcs)
15	13,9	13.44	1	0,94	1,7	0,67	48	44,89	43,6	1,75	1,69	2,5	7.9
16	14,8	14,34	1	0,94	1,7	0,7	50	46,19	44,9	2	1,93	2,5	10,2
17	15,8	15,34	1	0,94	1,7	0,82	52	48,19	46,9	2	1,93	2,5	11.1
18	16,6	16,14	1,2	1,14	2	1.11	55	51,26	49,7	2	1,93	2,5	11.4
19	17,6	17,14	1,2	1,14	2	1,22	56	52,26	50,7	2	1,93	2,5	11,8
20	18,63	18.08	1,2	1,14	2	1,3	58	54,26	52,7	2	1,93	2,5	12,6
21	19,63	19.08	1,2	1,14	2	1,42	60	56,26	54,7	2	1,93	2,5	12,9
22	20,63	20.08	1,2	1,14	2	1,6	62	58,26	56,7	2	1,93	2,5	14.3
24	22.41	21,78	1,2	1,14	2	1,77	63	59,26	57,7	2	1,93	2,5	15,9
25	23.41	22,78	1,2	1,14	2	1,9	65	61,26	59,7	2,5	2,43	3	18,2
26	24.41	23,78	1,2	1,14	2	1,96	68	63,96	62.4				21,8
28	26.11	25.48	1,5	1,44	2	2,92	70	65,96	64.4				22
29	27.11	26.48	1,5	1,44	2	3.2	72	67,96	66.4				22,5
30	28.11	27.48	1,5	1,44	2	3,31	75	70,96	69.4				24,6
32	29,81	29,18	1,5	1,44	2,5	3.54	78	73,96	72.4				26,2
34	31,75	31	1,5	1,44	2,5	3.8	80	74,96	73.4				27.3
35	32,45	31,7	1,5	1,44	2,5	4	82	76,96	75.4				31,2
36	33,45	32,7	1,75	1,69	2,5	5	85	79,96	78.4	3	2,92	3.5	36.4
38	35,45	34,7	1,75	1,69	2,5	5,62	88	83.04	81,2				41,2
40	36,89	35,6	1,75	1,69	2,5	6,03	90	85.04	83,2				44,5
42	38,89	37,6	1,75	1,69	2,5	6,5	95	90.04	88,2				49
45	41,89	40,6	1,75	1,69	2,5	7,5	100	95.04	93,2				53,7
