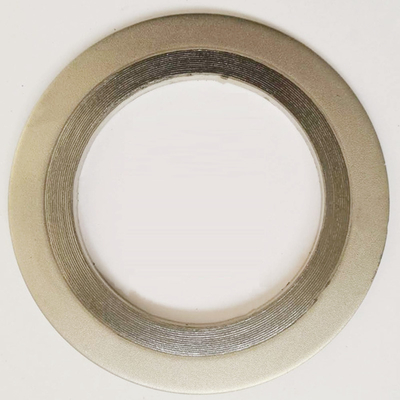

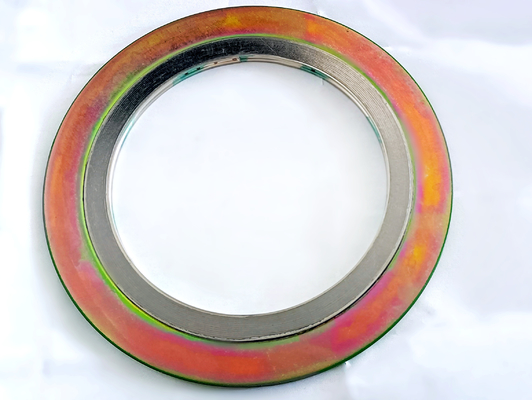

ASME B16.5 Mặt bích Ss Vòng đệm vết thương xoắn ốc Loại CG có vòng ngoài

Tiêu chuẩn ASME B16.20 CG Vòng đệm vết thương xoắn ốc có vòng ngoài Phù hợp với mặt bích / SS Vòng đệm vết thương xoắn ốc ASME B16.5

Vòng đệm xoắn ốc được tạo thành từ dải kim loại hình chữ V và chất độn phi kim loại mềm bằng cách chất đống,

vòng đệm xoắn ốc và kết nối phần cuối và phần đầu của nó bằng cách hàn điểm.Phụ thuộc vào khả năng nén tuyệt vời của nó
khả năng đàn hồi, nó thích hợp cho các môn thể thao kín, nơi thường xuyên thay đổi nhiệt độ và áp suất.
Nó có thể được sử dụng như phần tử niêm phong tĩnh của đường ống, van, máy bơm, trao đổi nhiệt, tháp ngưng tụ,
lỗ trơn và lỗ người của mặt bích, v.v. Nó đã được ứng dụng rộng rãi trong các lĩnh vực hóa dầu,
nhà máy cơ khí, nhà máy điện, luyện kim, đóng tàu, y tế và dược phẩm không rõ ràng
trạm điện và điều hướng, v.v.

Phong cách CG

Vòng đệm đa năng phù hợp cho mặt phẳng và mặt bích nâng lên đến Class 2500

Vòng định tâm định vị chính xác miếng đệm trên mặt bích, cung cấp thêm độ bền hướng tâm và hoạt động như một bộ hạn chế nén

Dây quấn xoắn ốc (phần tử làm kín) bao gồm kim loại được tạo hình sẵn và vật liệu phụ mềm

LƯU Ý: Nên sử dụng vòng trong cho các ứng dụng trên Cấp 600, do tải trọng bu lông khả dụng cao.Xem Kiểu RWI.

Đó là một vòng ngoài có đệm chính giữa chính xác trên mặt bích, cung cấp thêm sức mạnh xuyên tâm để ngăn chặn
miếng đệm được xả ra và đóng vai trò như một bộ phận dừng nén.
Một miếng đệm mục đích chung thích hợp để sử dụng với mặt phẳng và mặt bích nâng, cấp 900 trở lên
vòng được khuyến khích.
