| Tên thương hiệu: | FLRS or OEM |
| Số mẫu: | FLRS-G015 |
| MOQ: | 1 miếng |
| Chi tiết bao bì: | thùng carton / trường hợp ván ép / pallet ván ép |
| Điều khoản thanh toán: | T / T ， L / C ， Western union ， paypal |

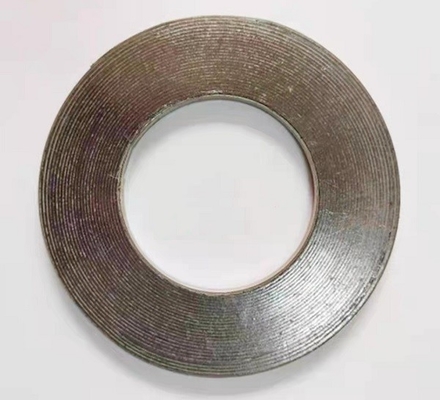

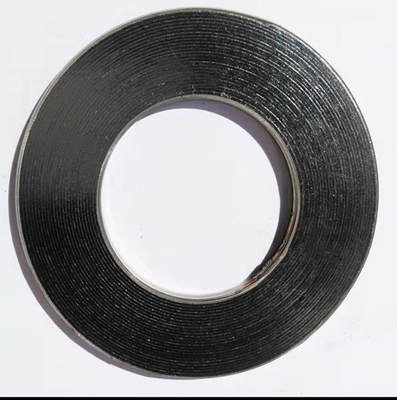

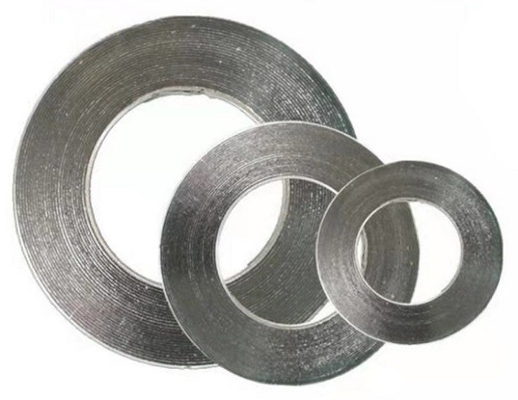

Phong cách cơ bản Vòng đệm vết thương xoắn ốc / Vật liệu tấm đệm / Vòng đệm mặt bích đường ống
Vòng đệm xoắn ốc được tạo thành từ dải kim loại hình chữ V và chất độn phi kim loại mềm bằng cách chất đống,
vòng đệm xoắn ốc và kết nối phần cuối và phần đầu của nó bằng cách hàn điểm.Phụ thuộc vào khả năng nén tuyệt vời của nó
khả năng đàn hồi, nó thích hợp cho các môn thể thao kín, nơi thường xuyên thay đổi nhiệt độ và áp suất.
Nó có thể được sử dụng như phần tử niêm phong tĩnh của đường ống, van, máy bơm, trao đổi nhiệt, tháp ngưng tụ,
lỗ trơn và lỗ người của mặt bích, v.v. Nó đã được ứng dụng rộng rãi trong các lĩnh vực hóa dầu,
nhà máy cơ khí, nhà máy điện, luyện kim, đóng tàu, y tế và dược phẩm không rõ ràng
trạm điện và điều hướng, v.v.
Kích thước cho miếng đệm quấn xoắn ốc theo ASME B16.20 để phù hợp với mặt bích ASME B16.5
| Ống danh nghĩa kích thước (NP) |
Lớp 150 | |||||||
| Vòng trong bên trong Đường kính (ID) |
Quanh co bên trong Đường kính (ID) |
Quanh co bên ngoài Đường kính (OD) |
Vòng hướng dẫn bên ngoài Đường kính (oD) |
|||||
| ghế dài | mm | ghế dài | mm | ghế dài | mm | ghế dài | mm | |
| 1/4 * | - | 0,50 | 12,7 | 0,88 | 22,2 | 1,75 | 44,5 | |
| 1/2 | 0,56 | 14,20 | 0,75 | 19,10 | 1,25 | 31,80 | 1,88 | 47,60 |
| 3/4 | 0,81 | 20,60 | 1,00 | 25,40 | 1.56 | 39,70 | 2,25 | 57,20 |
| 1 | 1,06 | 26,90 | 1,25 | 31,80 | 1,88 | 47,60 | 2,63 | 56,70 |
| 1 1/4 | 1,50 | 38,10 | 1,88 | 47,60 | 2,38 | 60,30 | 3,00 | 76,20 |
| 1 1/2 | 1,75 | 44,50 | 2,13 | 54,00 | 2,75 | 69,90 | 3,38 | 85,70 |
| 2 | 2,19 | 55,60 | 2,75 | 69,90 | 3,38 | 85,70 | 4,13 | 104,80 |
| 2 1/2 | 2,62 | 66,50 | 3,25 | 82,60 | 3,88 | 98,40 | 4,88 | 123,80 |
| 3 | 3,19 | 81,00 | 4,00 | 101,60 | 4,75 | 120,70 | 5,38 | 136,50 |
| 3 1/2 * | 3,50 | 88,90 | 4,50 | 114,30 | 5,25 | 1334,00 | 6,38 | 161,90 |
| 4 | 4,19 | 106,40 | 5,00 | 127,00 | 5,38 | 149,20 | 6,88 | 174.60 |
| S | 5.19 | 131.30 | 6.13 | 155,60 | 7.00 | 177.80 | 7.75 | 196,90 |
| 6 | 6.19 | 157,20 | 7.19 | 182.60 | 8.25 | 209.60 | 8,75 | 222.30 |
| số 8 | 8,50 | 215,90 | 9.19 | 2334,00 | 10,38 | 263,50 | 11.00 | 279,40 |
| 10 | 10,56 | 268,20 | 11,31 | 287,30 | 12,50 | 317,50 | 13,38 | 339,70 |
| 12 | 12,50 | 317,50 | 13,38 | 339,70 | 14,75 | 374,70 | 16,13 | 409,60 |
| 14 | 13,75 | 349,30 | 14,63 | 371,50 | 16.0D | 406.40 | 17,75 | 450,90 |
| 16 | 15,75 | 400,10 | 16,63 | 422,30 | 18,25 | 463,60 | 20,25 | 514,40 |
| 18 | 17,69 | 449,30 | 18,69 | 474,70 | 20,75 | 527,10 | 21,63 | 549,30 |
| 20 | 19,69 | 500,10 | 20,69 | 525,50 | 22,75 | 577,90 | 23,88 | 606.40 |
| 24 | 23,75 | 603,30 | 24,75 | 628,70 | 27,00 | 685,80 | 28,25 | 717,60 |
* không được liệt kê trong ASME B16.20
Phong cách xây dựng cơ bản, đường kính bên trong và bên ngoài được gia cố bằng một số lớp kim loại không có chất độn để cung cấp cho
ổn định hơn và đặc tính nén tốt hơn.
Thích hợp cho lưỡi và rãnh hoặc nam và nữ hoặc có rãnh đối với các cụm mặt bích phẳng.
|
|
