| Tên thương hiệu: | FLRS |
| Số mẫu: | FLRS-SE001 |
| MOQ: | 1 miếng |
| Chi tiết bao bì: | CARTON / PLYWOOD CASED / PALLETS |
| Điều khoản thanh toán: | T / T, Western Union, MoneyGram, L / C |

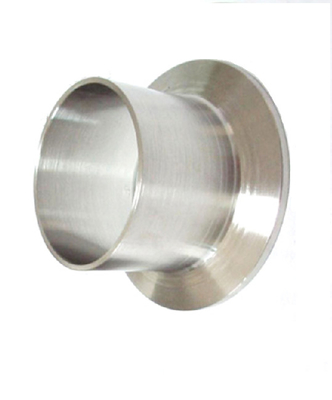

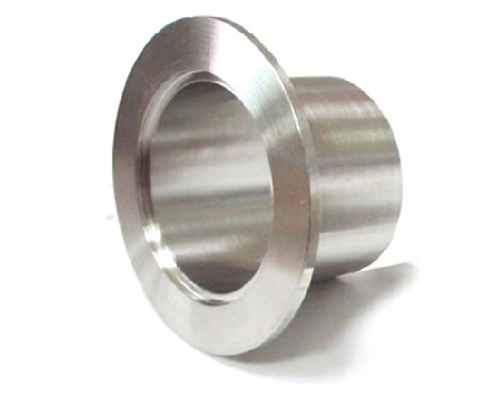

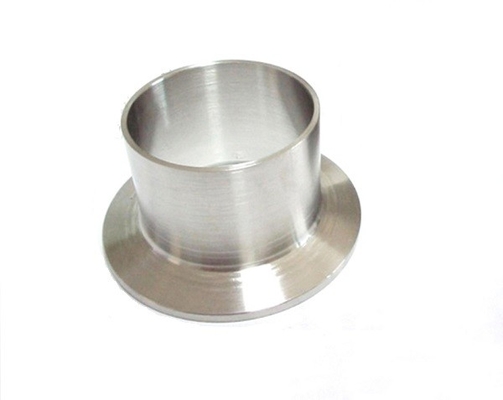

Phụ kiện đường ống bằng thép không gỉ / Vòng cổ loại ngắn ASME B16.9 / MSS-SP43 Khớp nối đầu ống Kết thúc cho mặt bích
phương pháp dập biến mép ngoài hoặc mép lỗ của sản phẩm trống hoặc bán thành phẩm thành mép thẳng đứng dọc theo một đường cong nhất định
Tên:Nhổ tận gốc.
Vật chất:ASTM A403 WP304 / WP316
Kích thước:1/2 "-24"
Độ dày:SCH5S-SCH160S
Chấm dứt:mối hàn đối đầu
| 公 称 通 径 N0rminal đường kính |
外径 0 bên ngoài đường kính |
长度 Chiều dài F |
搭接 外径 Đường kính vòng 0f N0minal & Maximum |
圆角 半径 Bán kính 0f FilletR |
(E 型) 理论 重 kg / kiện (E) Trọng lượng Appr0x |
||||||||
| sch5s sch10s sch40S | |||||||||||||
| DN | NPS | 0D | 短 型 SP |
长 型 LP |
G | l Max |
B Max |
短 型 Sp |
长 型 LP |
短 型 SP |
长 型 LP |
短 型 SP |
长 型 LP |
| 15 | 1/2 | 21.3 | 50,8 | 76,2 | 35.1 | 3 | 0,75 | 0,049 | 0,067 | 0,063 | 0,084 | 0,079 | 1.106 |
| 20 | 3/4 | 26,7 | 50,8 | 76,2 | 42,9 | 3 | 0,75 | 0,064 | 0,087 | 0,081 | 0,109 | 0,101 | 0,144 |
| 25 | 1 | 33.4 | 50,8 | 101,6 | 50,8 | 3 | 0,75 | 0,082 | 0,144 | 0,134 | 0,233 | 0,16 | 0,279 |
| 32 | 1,1 / 4 | 42.4 | 50,8 | 101,6 | 63,5 | 5 | 0,75 | 0,109 | 0,188 | 0,178 | 0,307 | 0,225 | 0,386 |
| 40 | 1,1 / 2 | 48.3 | 50,8 | 152.4 | 73,2 | 6 | 0,75 | 0,129 | 0,219 | 0,231 | 0,358 | 0,279 | 0,467 |
| 50 | 2 | 60.3 | 63,5 | 152.4 | 91,9 | số 8 | 0,75 | 0,204 | 0,406 | 0,338 | 0,667 | 0,471 | 0,924 |
| 65 | 2.1 / 2 | 73 | 63,5 | 152.4 | 104,6 | số 8 | 0,75 | 0,313 | 0,626 | 0,448 | 0,893 | 0,47 | 1.465 |
| 80 | 3 | 88,9 | 63,5 | 152.4 | 127 | 10 | 0,75 | 0,4 | 0,781 | 0,574 | 1.117 | 1,01 | 1.954 |
| 90 | 3.1 / 2 | 101,6 | 76,2 | 152.4 | 139,7 | 10 | 0,75 | 0,522 | 0,896 | 0,65 | 1.283 | 1,38 | 2,35 |
| 100 | 4 | 114,3 | 76,2 | 152.4 | 157,2 | 11 | 0,75 | 0,606 | 1.024 | 0,87 | 1.474 | 1,68 | 2,822 |
| 125 | 5 | 141.3 | 76,2 | 203,2 | 185,7 | 11 | 1,5 | 0,985 | 2.153 | 1,21 | 2,635 | 2,08 | 4.957 |
| 150 | 6 | 168,3 | 88,9 | 203 | 215,9 | 13 | 1,5 | 1,34 | 2,591 | 1,64 | 3,174 | 3,37 | 6.482 |
| 200 | số 8 | 219,1 | 101,6 | 203,2 | 269,7 | 13 | 1,5 | 1,96 | 3,409 | 2,56 | 4.607 | 5,67 | 9,819 |
| 250 | 10 | 273,1 | 127 | 254 | 323,9 | 13 | 1,5 | 3.57 | 6.389 | 4,39 | 7.843 | 9.55 | 17.023 |
| 300 | 12 | 323,9 | 152.4 | 254 | 381 | 13 | 1,5 | 5,85 | 8.922 | 6,74 | 10.275 | 13,8 | 21.075 |
|
|
