| Tên thương hiệu: | FLRS or OEM |
| Số mẫu: | FLRS-S023 |
| MOQ: | 1 miếng |
| giá bán: | usd0.1-50 per pc |
| Chi tiết bao bì: | thùng carton / trường hợp ván ép / pallet ván ép |
| Điều khoản thanh toán: | T / T ， L / C ， Western union ， paypal |
ASME B18.31.2 Đinh vít cường độ cao bằng thép carbon / Oxit đen Loại cực kẹp thô Đinh tán Răng thô
Các tính năng kết nối đinh tán hai đầu:
1, Một trong những bộ phận được kết nối dày hơn, các lỗ mù được tạo ra trong đó và các sợi chỉ được cắt trong các lỗ mù.
2. Các bộ phận mỏng có lỗ xuyên qua và không có ren.Được kết nối bằng đinh tán hai đầu bằng đai ốc.
3, Cho phép lắp ráp và tháo rời nhiều lần mà không làm hỏng các bộ phận được kết nối.Kết nối được thực hiện bằng đinh tán hai đầu.
Kết nối đinh tán hai đầu cho những trường hợp sau:
1, Thường dùng cho một trong những chi tiết nối quá dày, không tiện xuyên thủng, yêu cầu cấu tạo nhỏ gọn, phải sử dụng kết nối lỗ mù hoặc thường phải lắp ráp, tháo rời.
2, kết nối stud hai đầu là đinh tán hai đầu được vặn vào một trong các bộ phận được kết nối của lỗ vít, đầu kia thông qua các bộ phận được kết nối khác thông qua lỗ, và sau đó đặt vòng đệm, thắt chặt đai ốc.Kết nối này thường được sử dụng khi một trong các bộ phận được kết nối quá dày hoặc không thuận tiện cho việc lắp ráp và tháo rời.Khi tháo dỡ, thường chỉ tháo đai ốc chứ không tháo chốt để tránh làm hỏng lỗ vít của các bộ phận được kết nối do lắp ráp và tháo rời nhiều lần.Chủ yếu được sử dụng cho một trong những bộ phận được kết nối dày hơn, yêu cầu cấu trúc nhỏ gọn, hoặc do phải tháo rời thường xuyên, không nên sử dụng cho các dịp bắt vít.
Đang vẽ:
Kích thước:
| d | 1/4 | 16/5 | 3/8 | 7/16 | 1/2 | 16/9 | 5/8 | 3/4 | 8/7 | 1 | 1-1 / 8 | 1-1 / 4 |
| P | 20 | 18 | 16 | 14 | 13 | 12 | 11 | 10 | 9 | số 8 | 7 | 7 |
| cmax | 0,1 | 0,111 | 0,125 | 0,143 | 0,154 | 0,167 | 0,182 | 0,2 | 0,222 | 0,25 | 0,286 | 0,286 |
| ds tối đa | 0,25 | 0,3125 | 0,375 | 0,4375 | 0,5 | 0,5625 | 0,625 | 0,75 | 0,875 | 1 | 1.125 | 1,25 |
| ds phút | 0,241 | 0,303 | 0,364 | 0,426 | 0,488 | 0,55 | 0,611 | 0,735 | 0,859 | 0,985 | 1.106 | 1231 |
| d | 1-3 / 8 | 1-1 / 2 | 1-3 / 4 | 2 | 2-1 / 4 | 2-1 / 2 | 2-3 / 4 | 3 | 3-1 / 4 | 3-1 / 2 | 3-3 / 4 | 4 |
| P | 6 | 6 | S | 4,5 | 4,5 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| cmax | 0,333 | 0,333 | 0,4 | 0,444 | 0,444 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| ds tối đa | 1.375 | 1,5 | 1,75 | 2 | 225 | 2,5 | 2,75 | 3,25 | 3.5 | 3,75 | 4 | |
| ds phút | 1.354 | 1479 | 1.727 | 1.975 | 2.225 | 2473 | 2.723 | 2.973 | 3.223 | 3,473 | 3.723 | 3.973 |

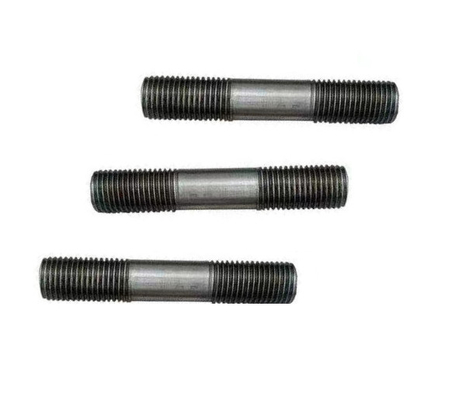

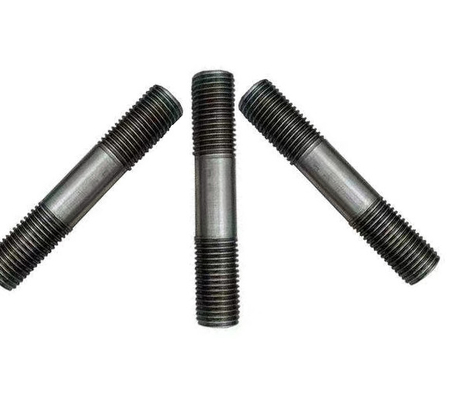

Hình ảnh:
|
|
