| Tên thương hiệu: | FLRS or OEM |
| Số mẫu: | FLRS-W015 |
| MOQ: | 1 00 miếng |
| Chi tiết bao bì: | thùng carton / trường hợp ván ép / pallet ván ép |
| Điều khoản thanh toán: | T / T ， L / C ， Western union ， paypal |
Máy giặt tròn trơn PTFE / Máy giặt phẳng / Máy giặt phẳng đi kèm với bu lông và đai ốc
Tấm đệm phẳng, chủ yếu được dập từ một tấm sắt, thường có hình dạng giống như một vòng đệm phẳng với một lỗ ở giữa.
Kiến thức cơ bản về máy giặt phẳng:
Vòng đệm phẳng thường là các bộ phận mỏng có nhiều hình dạng khác nhau được sử dụng để giảm ma sát, chống rò rỉ, cô lập, ngăn lỏng hoặc phân tán áp lực.Các bộ phận như vậy được tìm thấy trong nhiều vật liệu và cấu trúc và được sử dụng để thực hiện nhiều chức năng tương tự.Chốt ren do hạn chế về vật liệu và quy trình, bu lông và các ốc vít khác có bề mặt hỗ trợ không lớn, vì vậy để giảm ứng suất nén trên bề mặt ổ trục để bảo vệ bề mặt của các bộ phận được kết nối, nó sử dụng vòng đệm.Để ngăn chặn sự kết nối giữa các vòng đệm lò xo lỏng lẻo và vòng đệm có khóa nhiều răng, vòng đệm chặn đai ốc tròn và vòng đệm yên xe, dạng sóng, vòng đệm đàn hồi hình nón.
Vòng đệm phẳng chủ yếu dùng để giảm lực nén, khi có chi tiết lực siết dọc trục rất lớn, dễ làm gioăng ép vào đĩa đệm thì bạn có thể thay đổi vật liệu và nâng cao độ cứng để giải quyết.
Tiêu chuẩn Hoa Kỳ cho máy giặt phẳng:
|
Sự chỉ rõ
|
Đường kính nhỏ
|
Đường kính bên ngoài
|
Dung sai độ dày
|
Dung sai độ dày
Sự tan rã |
|
USS 3/16
|
6,22 ～ 6,73
|
14,15 ～ 14,66
|
0,91 ～ 1,65
|
0,91 ～ 1,40
|
|
1,40 ～ 1,65
|
||||
|
USS 1/4
|
7,80 ～ 8,31
|
18,47 ～ 19,02
|
1,30 ～ 2,03
|
1,30 ～ 1,65
|
|
1,65 ～ 2,03
|
||||
|
USS 5/16
|
9,40 ～ 9,91
|
22,05 ～ 22,99
|
1,63 ～ 2,64
|
1,63 ～ 2,20
|
|
2,20 ～ 2,64
|
||||
|
USS 3/8
|
11,00 ～ 11,51
|
25,22 ～ 26,16
|
1,63 ～ 2,64
|
1,63 ～ 2,20
|
|
2,20 ～ 2,64
|
||||
|
USS 7/16
|
12,57 ～ 13,08
|
31,57 ～ 32,51
|
1,63 ～ 2,64
|
1,63 ～ 2,20
|
|
2,20 ～ 2,64
|
||||
|
USS 1/2
|
14,15 ～ 14,60
|
34,75 ～ 35,69
|
2,18 ～ 3,35
|
2,18 ～ 2,70
|
|
2,70 ～ 3,00
|
||||
|
3,00 ～ 3,35
|
||||
|
USS 9/16
|
15,75 ～ 16,26
|
37,13 ～ 38,07
|
2,18 ～ 3,35
|
2,18 ～ 2,70
|
|
2,70 ～ 3,00
|
||||
|
3,00 ～ 3,35
|
||||
|
USS 5/8
|
17,30 ～ 18,24
|
44,27 ～ 45,21
|
2,74 ～ 4,06
|
2,74 ～ 3,20
|
|
3,20 ～ 3,60
|
||||
|
3,60 ～ 4,06
|
||||
|
USS 3/4
|
20,45 ～ 21,39
|
50,62 ～ 51,56
|
3,10 ～ 4,50
|
3,10 ～ 3,60
|
|
3,60 ～ 4,20
|
||||
|
4,20 ～ 4,50
|
||||
|
USS 7/8
|
23,65 ～ 24,58
|
56,97 ～ 57,91
|
3,45 ～ 4,88
|
3,45 ～ 4,00
|
|
4,00 ～ 4,30
|
||||
|
4,30 ～ 4,88
|
||||
|
USS 1
|
26,80 ～ 27,74
|
63,32 ～ 64,26
|
3,45 ～ 4,88
|
3,45 ～ 4,00
|
|
4,00 ～ 4,30
|
||||
|
4,30 ～ 4,88
|
||||
|
USS 11/8
|
31,57 ～ 32,51
|
69,67 ～ 70,61
|
3,45 ～ 4,88
|
3,45 ～ 4,00
|
|
4,00 ～ 4,30
|
||||
|
4,30 ～ 4,88
|
||||
|
USS 11/4
|
34,75 ～ 35,69
|
76,02 ～ 76,96
|
3,45 ～ 4,88
|
3,45 ～ 4,00
|
|
4,00 ～ 4,30
|
||||
|
4,30 ～ 4,88
|
||||
|
USS 13/8
|
37,85 ～ 39,24
|
82,30 ～ 83,69
|
3,89 ～ 5,41
|
3,89 ～ 4,40
|
|
4,40 ～ 5,00
|
||||
|
5,00 ～ 5,41
|
||||
|
USS 11/2
|
41,02 ～ 42,42
|
88,65 ～ 90,04
|
3,89 ～ 5,41
|
3,89 ～ 4,40
|
|
4,40 ～ 5,00
|
||||
|
5,00 ～ 5,41
|
||||
|
USS 15/8
|
44,20 ～ 45,59
|
95,00 ～ 96,39
|
3,89 ～ 5,41
|
3,89 ～ 4,40
|
|
4,40 ～ 5,00
|
||||
|
5,00 ～ 5,41
|
||||
|
USS 13/4
|
47,37 ～ 48,77
|
101,35 ～ 102,74
|
3,89 ～ 5,41
|
3,89 ～ 4,40
|
|
4,40 ～ 5,00
|
||||
|
5,00 ～ 5,41
|
||||
|
USS 17/8
|
50,55 ～ 51,04
|
107,70 ～ 109,09
|
3,89 ～ 5,41
|
3,89 ～ 4,40
|
|
4,40 ～ 5,00
|
||||
|
5,00 ～ 5,41
|
||||
|
USS 2
|
53,72 ～ 55,12
|
114,05 ～ 115,44
|
3,89 ～ 5,41
|
3,89 ～ 4,40
|
|
4,40 ～ 5,00
|
||||
|
5,00 ～ 5,41
|
Vai trò của máy giặt phẳng:
1, Tăng diện tích tiếp xúc giữa bu lông và máy.
2, Để loại bỏ thiệt hại cho bề mặt của máy khi máy giặt lò xo đang dỡ vít.Khi sử dụng máy giặt lò xo phải là vòng đệm phẳng, vòng đệm phẳng cạnh bề mặt máy, vòng đệm lò xo nằm giữa vòng đệm phẳng và đai ốc.
Phạm vi ứng dụng:
1. Máy móc, công nghiệp ô tô, đường xá,
2. Cầu, hầm, hệ thống đường sắt đô thị,
3. Đường sắt tốc độ cao, tàu thủy, nhiệt điện,
4. Năng lượng gió, điện hạt nhân, hóa dầu, hàng không vũ trụ,
5. Cấu tạo mái thép và như vậy.

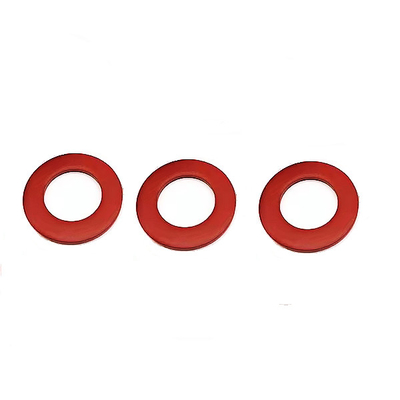

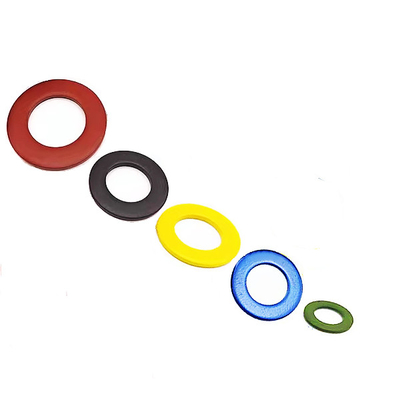

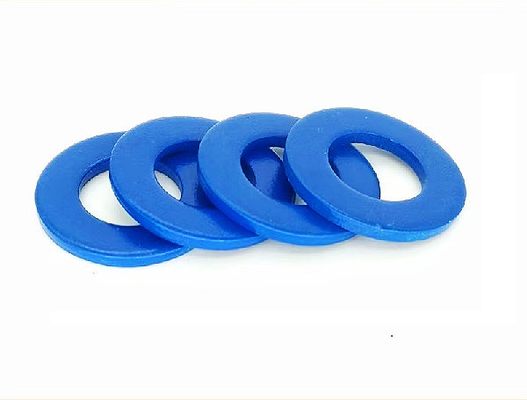

Hình ảnh:
|
|
