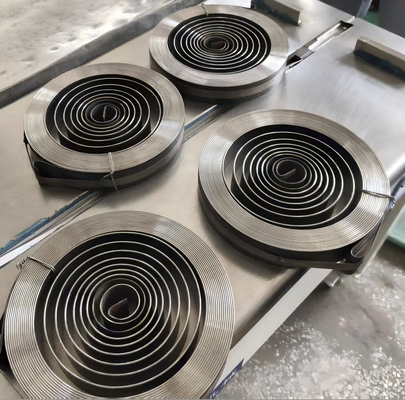

Lò xo xoắn ốc phẳng tùy chỉnh này (lò xo cuộn) được thiết kế đặc biệt để rút cáp phản hồi vị trí động cơ servo, được kết hợp rộng rãi với các hệ thống truyền động van điều tiết. Được sản xuất từ ​​​​thép lò xo silicon-mangan 60Si2MnA cao cấp, nó mang lại mô-men xoắn ổn định, nhất quán để cuộn cáp tự động trong quá trình chuyển động hành trình piston hoàn toàn.

Không giống như thép lò xo 65Mn thông thường, 60Si2MnA có độ bền kéo cao hơn, hiệu suất chống giãn vượt trội và khả năng chống mỏi theo chu kỳ vượt trội, khiến nó trở nên lý tưởng cho hoạt động công nghiệp liên tục trong thời gian dài với các chu kỳ quấn và tháo cuộn lặp đi lặp lại. Lò xo của chúng tôi được sản xuất nghiêm ngặt theo thông số kỹ thuật của khách hàng, với cấu trúc cuộn dây được phân đoạn chính xác để duy trì độ căng trơn tru mà không bị giãn hoặc kẹt cáp.

Thông số kỹ thuật chính

• Nguyên liệu thô: Dải thép lò xo hợp kim 60Si2MnA
• Kích thước dải: độ dày 2 mm × chiều rộng 39mm
• Tổng số vòng quay hiệu quả: 23 vòng (13 vòng cơ sở được quấn chặt + 10 vòng làm việc cách nhau)
• Vòng siết tối đa thực tế trên mỗi hành trình đầy đủ: 5,6 vòng
• Đường kính cuộn dây thứ nhất bên trong: 40mm | Đường kính khớp trục truyền động: 29mm
• Đường kính chốt cố định bên ngoài: 10mm | Chiều dài móc thẳng bên trong: 25 mm
• Đường kính trong của vỏ phù hợp: 275mm
• Bề mặt hoàn thiện: Xử lý chống gỉ oxit đen (có sẵn sơn tùy chỉnh / Dacromet)
• Chức năng làm việc: Tự động cuộn lại cáp phản hồi vị trí của thanh động cơ servo

Đặc điểm thiết kế kết cấu

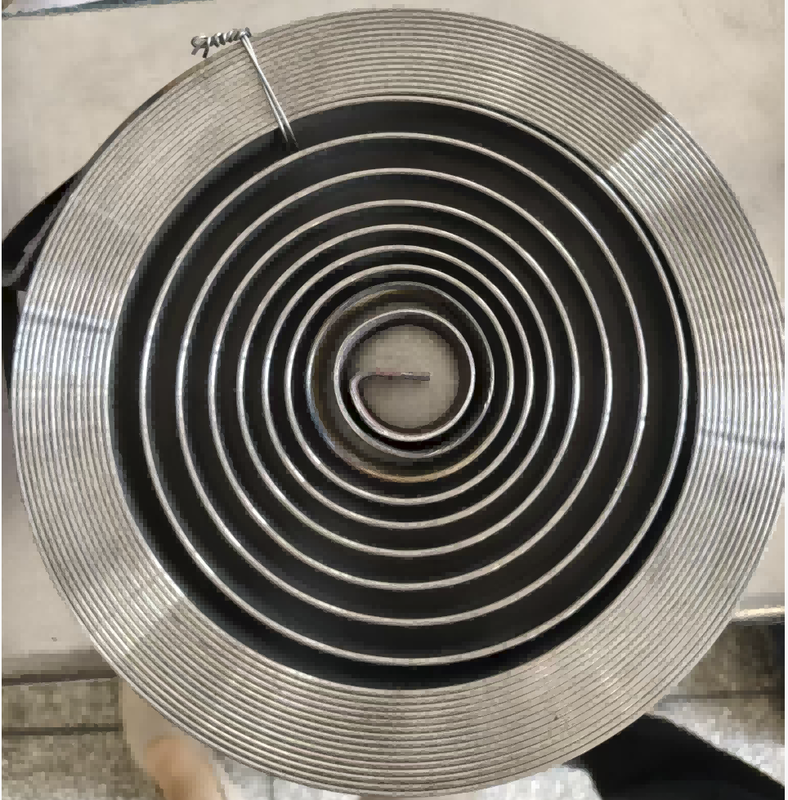

1. Bố trí cuộn dây phân đoạn: 13 vòng cơ sở nhỏ gọn bên trong được gắn hoàn toàn trong quá trình vận hành để cung cấp mô-men xoắn cơ bản ổn định; 10 vòng quay cách nhau bên ngoài đóng vai trò là phần làm việc linh hoạt để rút hành trình
2. Móc trong và ngoài được tạo hình chính xác: Kích thước móc tiêu chuẩn vừa khít với chốt cố định vỏ và trục truyền động động cơ, tránh trượt hoặc gãy khi xoắn
3. Gia công cạnh dải trơn tru: Không có gờ làm xước vị trí cáp trong quá trình rút dây, bảo vệ tính toàn vẹn của cáp
4. Kích thước có thể tùy chỉnh: Chúng tôi hỗ trợ tùy chỉnh đầy đủ độ dày dải, chiều rộng, tổng số vòng, kích thước móc và đường cong mô-men xoắn để phù hợp với các cụm động cơ servo và van điều tiết khác nhau

Kịch bản ứng dụng

• Hệ thống rút cáp phản hồi vị trí động cơ servo Damper
• Thiết bị truyền động công nghiệp cuộn cáp cảm biến vị trí tuyến tính
• Động cơ điều khiển van cơ cấu quấn cáp tự động
• Bộ thiết lập lại servo thiết bị xây dựng & thủy lực
